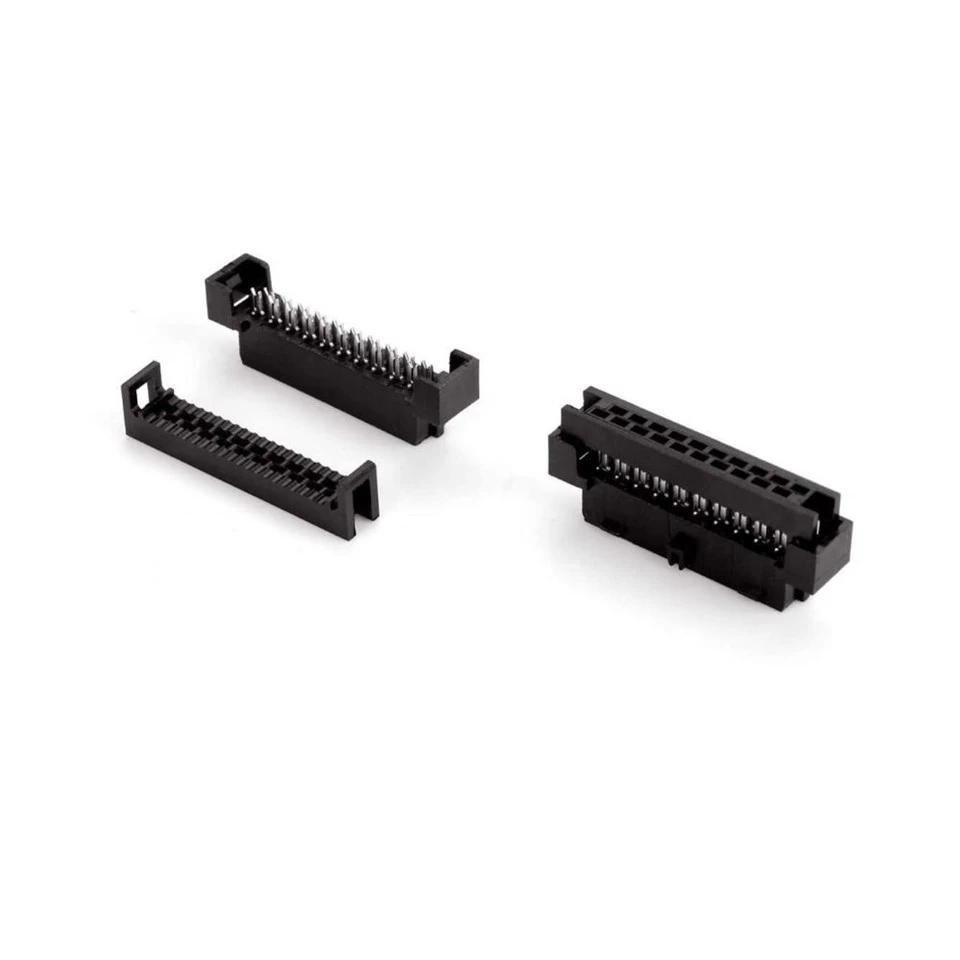

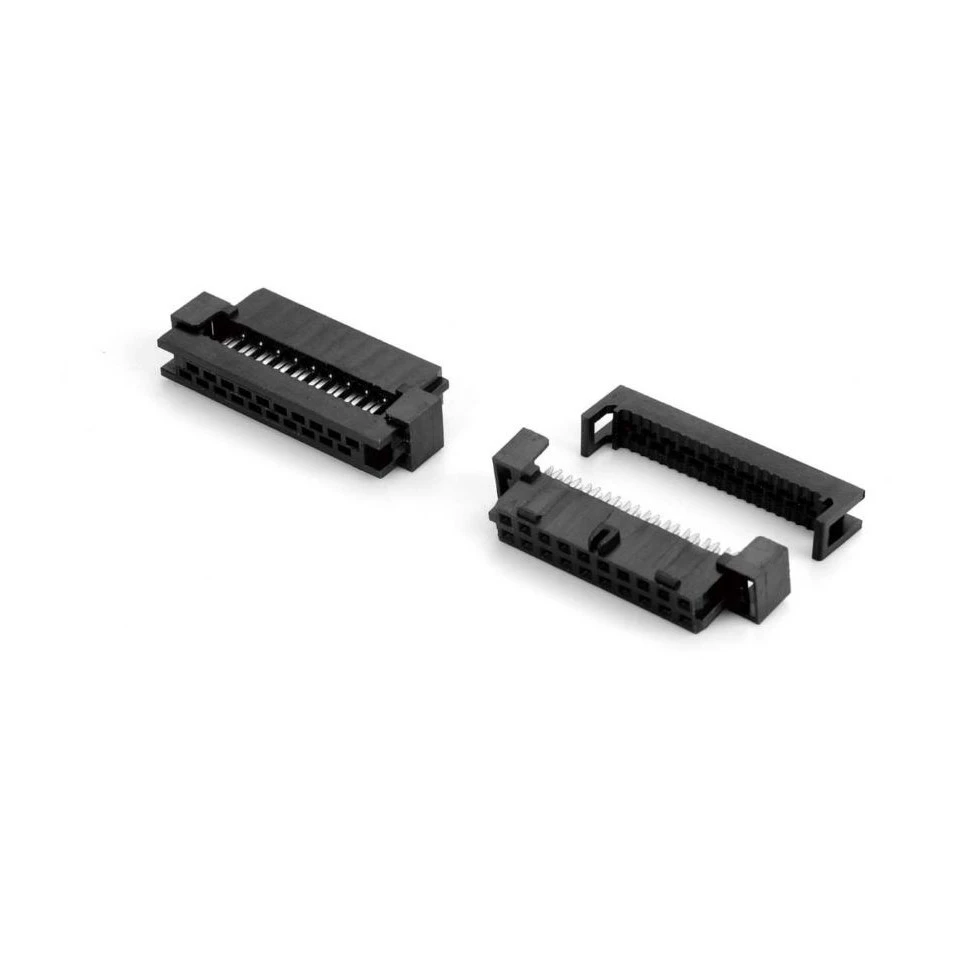

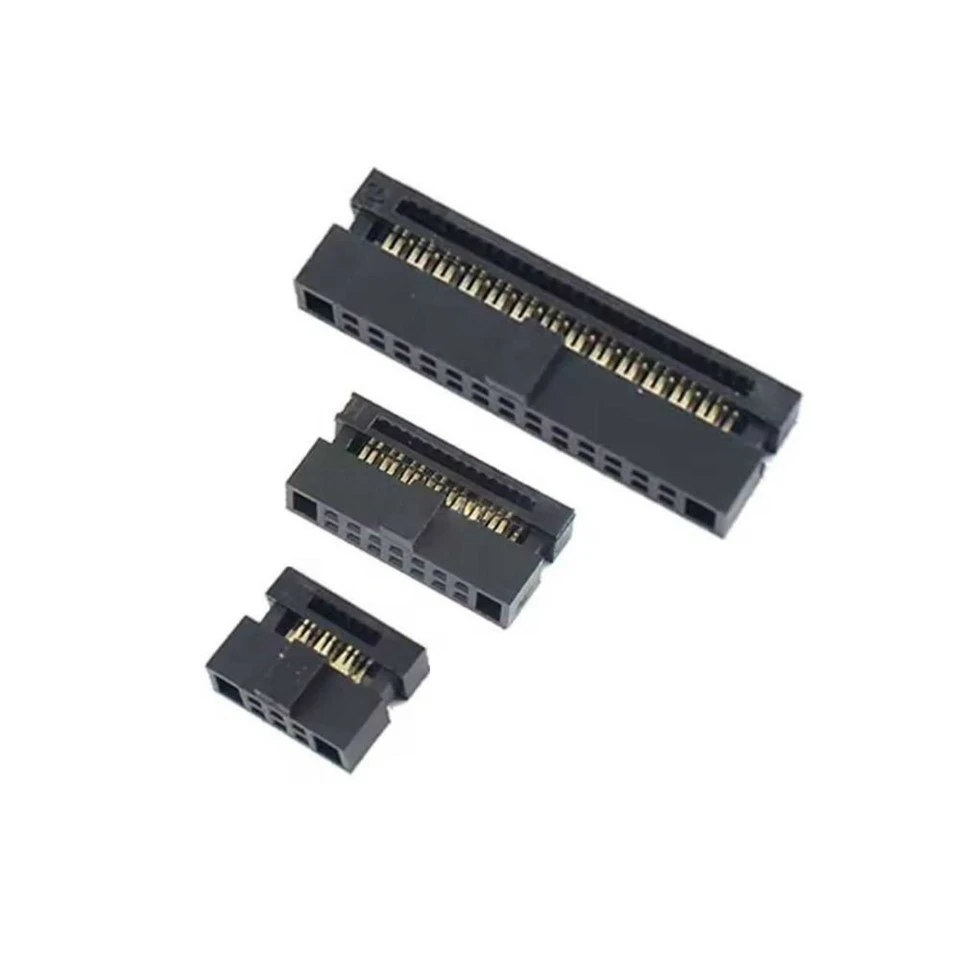

1.27 ملی میٹر پچ IDC

نوٹ:تناؤ سے نجات، پولرائزیشن کے اختیارات، اور انجیکشن لیچز کے ساتھ دستیاب ہے۔ اپنی مرضی کے مطابق چڑھانا موٹائی اور پوزیشننگ پن دستیاب ہیں۔

1. ہائی-کثافت ربن کیبل کے لیے کومپیکٹ 1.27mm پچ IDC کنیکٹر
1.27 ملی میٹر (0.050 انچ) کی بچت والی جگہ-کی خصوصیات جو 6 سے 100 رابطے کی پوزیشنوں (حتیٰ نمبروں) کو سپورٹ کرتی ہے - اعلی-کثافت والے ربن کیبل آپس میں جڑنے کے لیے مثالی۔ ٹیلی کمیونیکیشن کا سامان، ڈیٹا سٹوریج سسٹم، صنعتی کنٹرول، اور کمپیوٹر پیریفیرلز کے لیے بہترین۔

2. تیزی سے، ٹول-دوستانہ اسمبلی کے لیے IDC کا خاتمہ
انسولیشن ڈسپلیسمنٹ کانٹیکٹ (IDC) ختم کرنے سے تاروں کی پٹی ختم ہو جاتی ہے - تیز، قابل اعتماد کنکشن کے لیے ربن کیبل کو اپنی جگہ پر دبا دیں۔ 1.27 ملی میٹر پچ فلیٹ ربن کیبل (28 AWG) کے ساتھ ہم آہنگ، زیادہ مقدار کی پیداوار کے لیے اسمبلی کے وقت اور مزدوری کے اخراجات کو کم کرتا ہے۔

3. سگنل ٹرانسمیشن کے لیے قابل اعتماد برقی کارکردگی
سگنل ٹرانسمیشن ایپلی کیشنز کے لیے مثالی طور پر موزوں 100V AC/DC - کے ساتھ فی رابطہ 1A پر درجہ بندی۔ رابطہ مزاحمت 20 mΩ سے کم یا اس کے برابر، موصلیت کی مزاحمت 1000 MΩ سے زیادہ یا اس کے برابر، اور 1 منٹ کے لیے 500V AC کا ڈائی الیکٹرک برداشت مستقل، محفوظ برقی کارکردگی کو یقینی بناتا ہے۔

4. UL94V-0 شعلہ درجہ بندی کے ساتھ اعلی-درجہ حرارت کی رہائش
PBT یا PA6T سے UL94V-0 شعلے کی درجہ بندی کے ساتھ ڈھلنے والی ہاؤسنگ بہترین تھرمل استحکام اور آگ کی حفاظت فراہم کرتی ہے۔ ڈیٹا سینٹرز سے لے کر صنعتی آٹومیشن سسٹم تک - مطالبہ کرنے والے ماحول میں قابل اعتماد کارکردگی کے لیے ڈیزائن کیا گیا ہے۔

• عہدے سے رابطہ کریں۔: معیاری 6 سے 100 پنوں (حتیٰ نمبروں) تک، حسب ضرورت شمار دستیاب ہیں۔
• کنیکٹر کی اقسام: IDC ساکٹ (خواتین)، IDC ہیڈر (مرد)، کارڈ کے کنارے کی منتقلی
• بڑھتے ہوئے انداز: کیبل ماؤنٹ (مفت ہینگ)، پی سی بی ماؤنٹ (بذریعہ-سوراخ، ایس ایم ٹی)، دائیں-زاویہ (90 ڈگری)، یا عمودی
• پلاٹنگ سے رابطہ کریں۔: گولڈ فلیش (0.1μm)، سلیکٹیو گولڈ (0.3-0.8μm)، مکمل گولڈ (1μm+)، یا روشن ٹن
• ہیڈر کنفیگریشنز: سیدھا پن، دائیں-زاویہ، ایس ایم ٹی، انجیکشن لیچز کے ساتھ یا بغیر
• ساکٹ کی خصوصیات: سٹرین ریلیف کلپس، پولرائزیشن سلاٹس، گل داؤدی-چین کے موافق
• کیبل کے اختیارات: معیاری فلیٹ ربن، بٹی ہوئی جوڑی ربن، یا حسب ضرورت کیبل اسمبلیاں
• پولرائزیشن: سینٹر ٹکرانا پولرائزیشن، آفسیٹ پولرائزیشن، یا کسٹم کینگ
• خصوصی خصوصیات: ڈیزی-چین کے ورژن، ڈیزی-کی صلاحیت کے ذریعے، آسانی سے منقطع ہونے کے لیے ٹیبز کھینچیں
• کلر کوڈنگ: شناخت کے لیے سرمئی (معیاری)، سیاہ، سفید، یا حسب ضرورت رنگ

کومپیکٹ الیکٹرانک سسٹمز کے لیے ہائی-کثافت IDC حل

• صنعتی کنٹرول اور آٹومیشن: PLC ماڈیولز، صنعتی کمپیوٹرز، اور کنٹرول پینلز میں استعمال کیا جاتا ہے جہاں اعلی-کثافت والے ربن کیبل کنکشنز ایک سے زیادہ I/O سگنلز کو محدود پینل کی جگہ میں جوڑنے کے لیے ضروری ہوتے ہیں، IDC کی برطرفی تیزی سے اسمبلی اور مسلسل فیلڈ وائرنگ کو قابل بناتی ہے۔
• ڈیٹا کمیونیکیشن کا سامان: نیٹ ورک سوئچز، راؤٹرز، اور پیچ پینلز میں داخلی بورڈ-سے-بورڈ کنکشن کے لیے تعینات، ٹیلی کمیونیکیشن انفراسٹرکچر میں ایتھرنیٹ، سیریل، اور کنٹرول انٹرفیس کے لیے قابل اعتماد سگنل ٹرانسمیشن فراہم کرتے ہیں۔
• طبی آلات اور تشخیصی آلات: مریضوں کی نگرانی کے نظام، امیجنگ آلات، اور پورٹیبل تشخیصی آلات میں ضم جہاں طبی ماحول میں ڈیٹا کے حصول اور سگنل پروسیسنگ کے لیے کمپیکٹ، قابل اعتماد کنکشن ضروری ہیں۔
• ٹیسٹ اور پیمائش کے آلات: فرنٹ پینل کنٹرولز، ڈسپلے انٹرفیس، اور ہزاروں میٹنگ سائیکلوں کے ذریعے دوبارہ قابل بھروسہ کنکشن کے ساتھ اندرونی ماڈیولز کو جوڑنے کے لیے آسیلوسکوپس، ڈیٹا لاگرز، اور خودکار ٹیسٹ آلات میں استعمال کیا جاتا ہے۔
• کنزیومر الیکٹرانکس اور آئی او ٹی: سمارٹ ہوم ڈیوائسز، IoT گیٹ ویز، اور صارفین کے آلات میں لاگو کیا جاتا ہے جہاں اعلی-کثافت والے اندرونی کنکشنز PCB فٹ پرنٹ کو کم کرتے ہیں جبکہ لاگت سے متعلق حساس ایپلی کیشنز کے لیے قابل اعتماد کارکردگی کو برقرار رکھتے ہیں۔

1۔مائیکل چن، کنٹرول انجینئر، فیکٹری آٹومیشن سسٹم
"ہمارے تمام PLC I/O ماڈیولز کے لیے 1.27mm IDC ساکٹ پر معیاری۔ 50-پوزیشن کنیکٹر تمام فیلڈ سگنلز کو ایک کمپیکٹ فوٹ پرنٹ میں ہینڈل کرتے ہیں، اور IDC ختم ہونے سے ہمارے اسمبلی کا وقت کرمپ کنیکٹرز کے مقابلے میں 60% کم ہو گیا ہے۔"

2. سارہ وانگ، ہارڈ ویئر ڈیزائنر، نیٹ ورک آلات بنانے والی
"ہمارے سوئچ بیک پلین ڈیزائنز کے لیے ضروری ہے۔ 100-پن ہیڈر اعلی-کثافت والے بورڈ کو آپس میں جوڑتے ہیں، اور انجیکشن لیچز ہائی وائبریشن ٹیلی کمیونیکیشن ماحول میں محفوظ ملاپ کو یقینی بناتے ہیں۔"

3. رابرٹ ژانگ، میڈیکل ڈیوائس انجینئر، تشخیصی نظام
"اندرونی ربن کیبل کنکشنز کے لیے ہمارے پورٹیبل مریض مانیٹر میں استعمال کیا جاتا ہے۔ 1.27 ملی میٹر کی پچ پی سی بی کی اہم جگہ بچاتی ہے جبکہ گولڈ-پلیٹڈ رابطے درست اہم نشان کی نگرانی کے لیے سگنل کی سالمیت کو برقرار رکھتے ہیں۔"

4. لیزا پارک، ٹیسٹ انجینئرنگ مینیجر، سیمی کنڈکٹر ٹیسٹ
"ہمارے پروڈکشن ٹیسٹ فکسچر کے لیے اہم۔ ڈیزی-چین کے موافق ساکٹ ایک سے زیادہ بورڈز کو سیریز میں منسلک کرنے کی اجازت دیتے ہیں، اور ایس ایم ٹی ہیڈرز خودکار ٹیسٹ آلات میں ہزاروں میٹنگ سائیکلوں کا مقابلہ کرتے ہیں۔"

ڈیوڈ لیو، ایونکس ڈیزائنر، ایرو اسپیس سسٹمز
"اندرونی رابطوں کے لیے ہمارے فلائٹ ڈیٹا ریکارڈرز میں بیان کیا گیا ہے۔ 1.27 ملی میٹر کی پچ ہمیں کمپیکٹ ایویونکس خلیجوں میں درکار کثافت حاصل کرتی ہے، اور تناؤ سے نجات انتہائی کمپن اور تھرمل سائیکلنگ کے ذریعے قابل اعتماد آپریشن کو یقینی بناتی ہے۔"

• ادائیگی کا طریقہ: کریڈٹ کارڈ یا T/T (بڑی رقم کے لیے اختیاری)۔ ویسٹرن یونین پے پال
• T/T ادائیگی عام طور پر 100٪ پیشگی ادائیگی کی حمایت کرتی ہے۔
• لیڈ ٹائم: ادائیگی موصول ہونے کے بعد عام طور پر 5-10 کام کے دنوں میں۔
• نمونہ پالیسی: معیاری مصنوعات کے لیے ہر ماڈل کے لیے نمونے ہمیشہ دستیاب ہوتے ہیں۔
• ادائیگی موصول ہونے کے بعد نمونے 3-5 کام کے دنوں میں تیار ہوسکتے ہیں۔
• شپنگ پورٹ: شینزین، چین.
