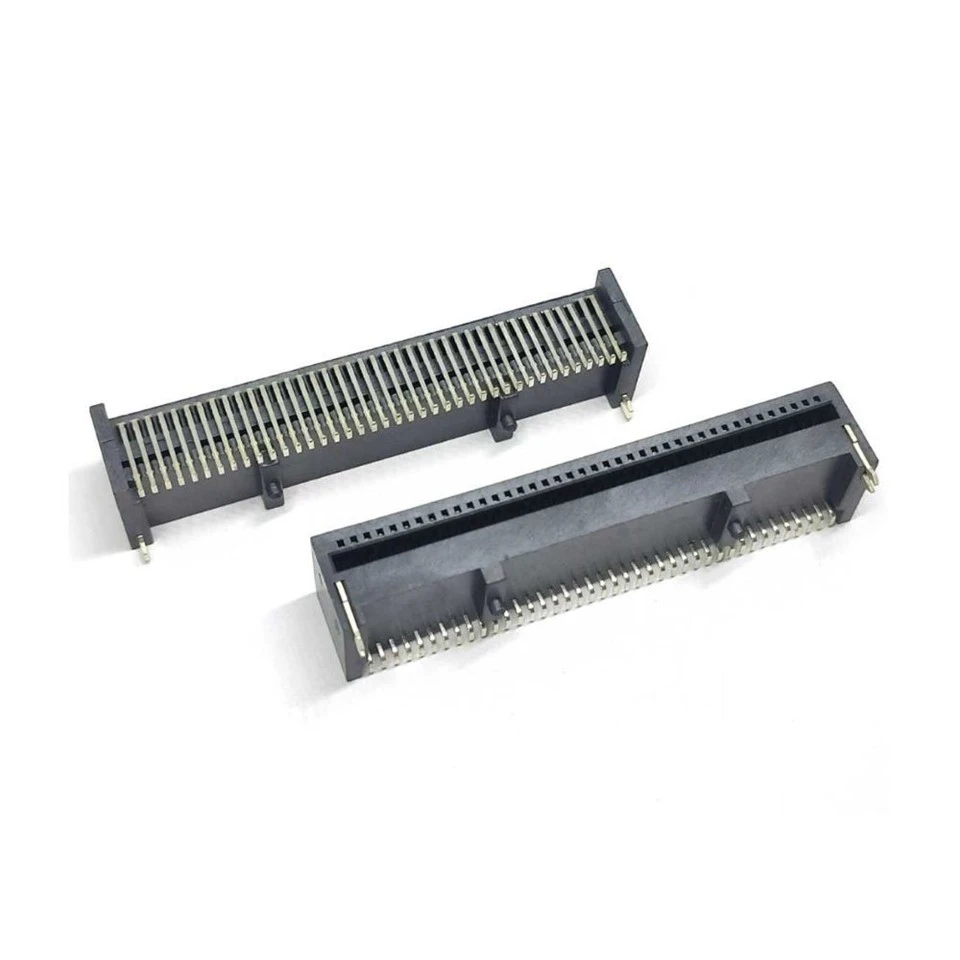

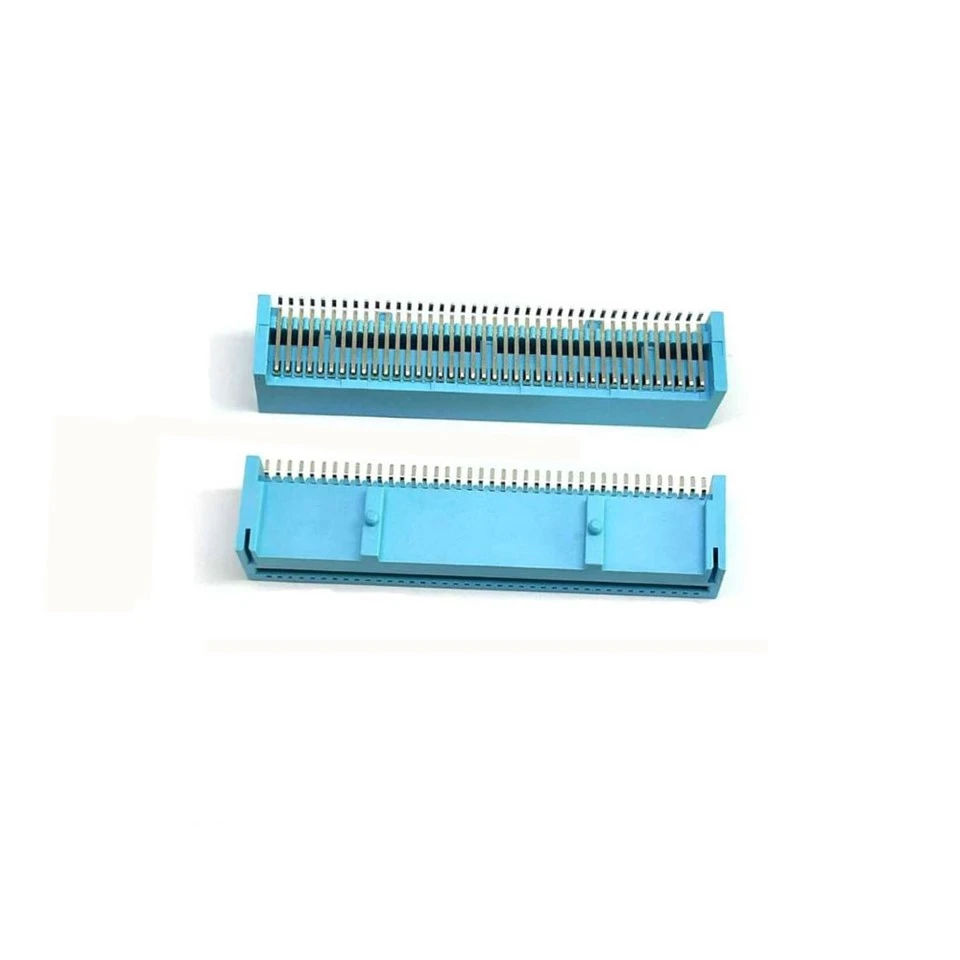

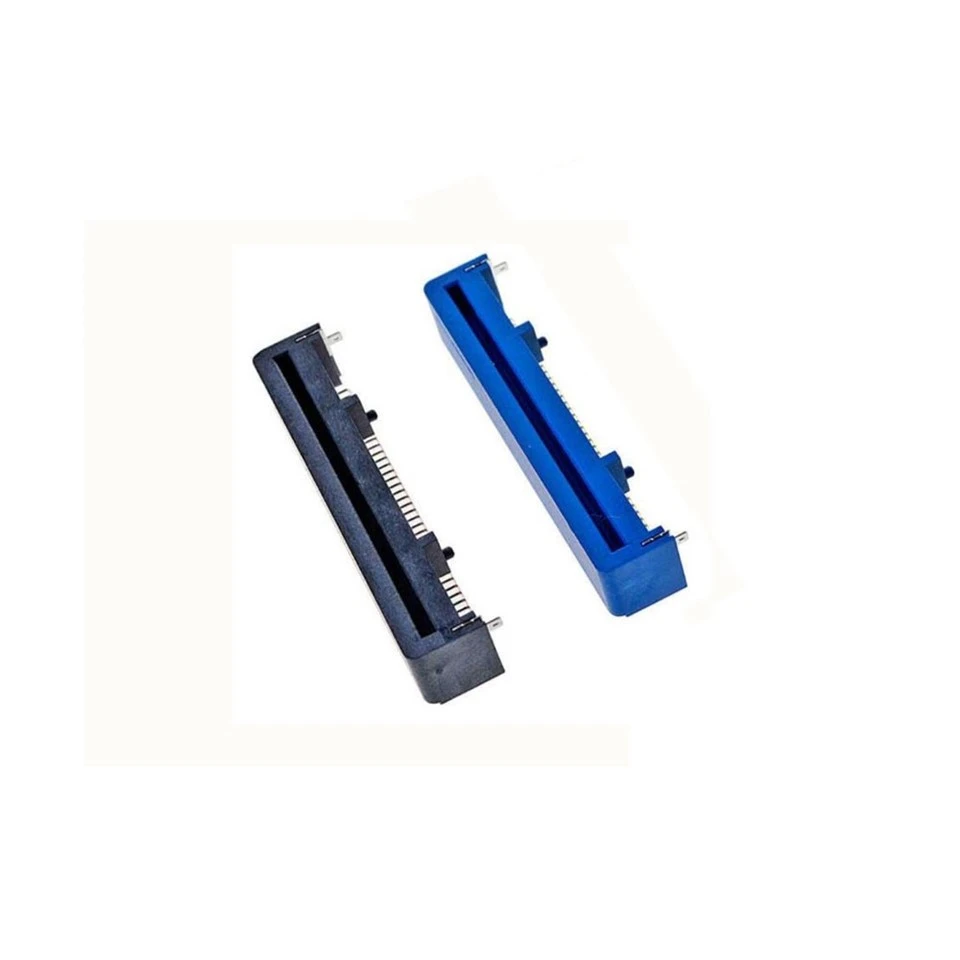

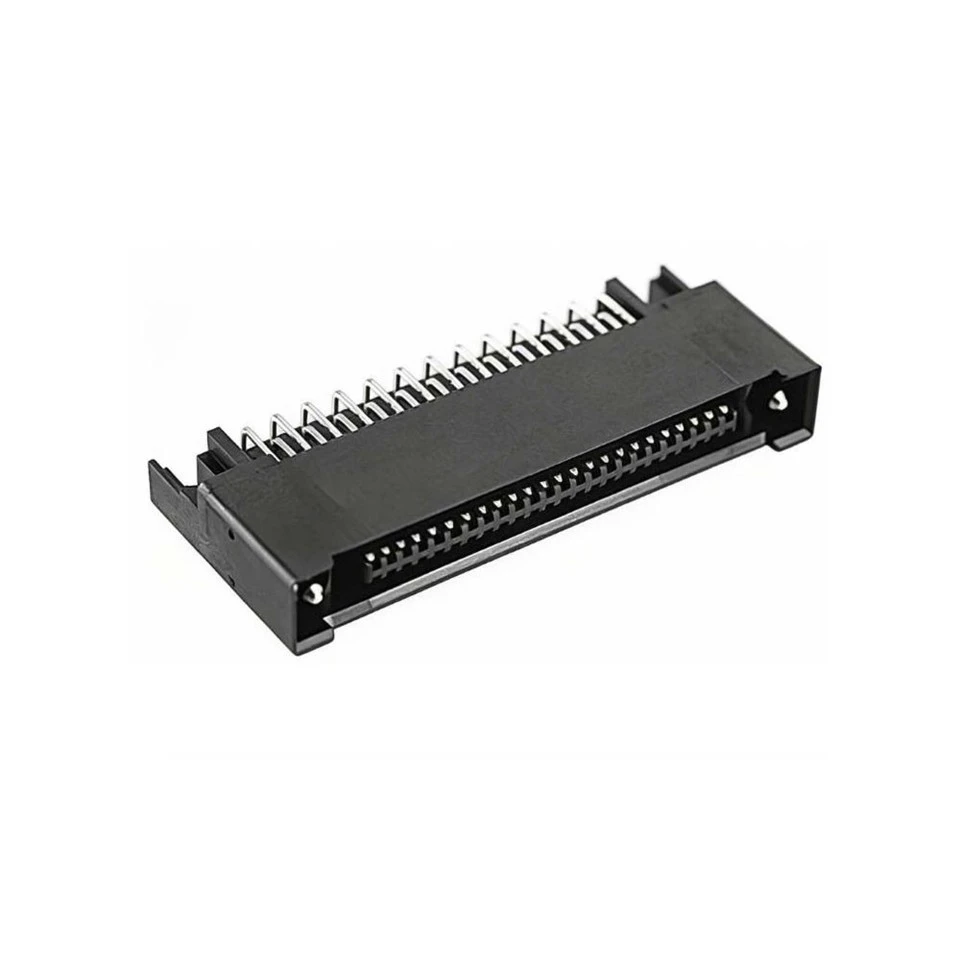

1.27 ملی میٹر کارڈ ایج کنیکٹر

نوٹ:مختلف بڑھتے ہوئے اختیارات، کارڈ گائیڈز، اور پولرائزیشن کیز کے ساتھ دستیاب ہے۔ اپنی مرضی کے مطابق رابطے کی پوزیشنیں، کارڈ کی موٹائی کی مطابقت، اور خصوصی چڑھانا دستیاب ہے۔

1. زیادہ سے زیادہ I/O کثافت کے لیے ہائی-کثافت 1.27 ملی میٹر پچ
ایک کمپیکٹ 1.27 ملی میٹر (0.05 انچ) پچ دوہری قطار کی ترتیب میں 30 سے ​​200 رابطہ پوزیشنوں کو سپورٹ کرتی ہے - جگہ کے لیے غیر معمولی I/O کثافت فراہم کرتی ہے- محدود PCBs۔ اعلی-کارکردگی والے کمپیوٹنگ، ٹیلی کمیونیکیشنز، صنعتی کنٹرولز، اور جانچ کے آلات کے لیے بہترین ہے جس کے لیے کم سے کم بورڈ ایریا میں متعدد کنکشنز کی ضرورت ہوتی ہے۔

2. دوہری-معتبر کنکشنز کے لیے بیم تقسیم شدہ رابطہ ڈیزائن
دوہری-بیم، تقسیم شدہ رابطہ ڈیزائن - فیچرز ہر کنکشن کے لیے دو آزاد رابطہ پوائنٹس فراہم کرتے ہیں۔ یہ سنگل -بیم ڈیزائن کے مقابلے میں بے کار رابطے کی سالمیت، کمپن مزاحمت میں اضافہ، اور توسیعی میٹنگ سائیکل کی زندگی کو یقینی بناتا ہے۔

3. مضبوط برقی کارکردگی کے ساتھ معیاری 1.6 ملی میٹر کارڈ کی موٹائی
معیاری 1.6mm ±0.2mm PCB کارڈ موٹائی - کے لیے ڈیزائن کیا گیا ہے جو زیادہ تر PCB مینوفیکچرنگ معیارات کے ساتھ مطابقت رکھتا ہے۔ 125V AC/DC کے ساتھ 1A سے 3A فی رابطہ، رابطہ مزاحمت 20 mΩ سے کم یا اس کے برابر، موصلیت کی مزاحمت 1000 MΩ سے زیادہ یا اس کے برابر، اور 1 منٹ کے لیے 500V AC کا ڈائی الیکٹرک برداشت۔

4. ایک سے زیادہ بڑھتے ہوئے طرزوں کے ساتھ پریمیم رابطہ چڑھانا
نکل چڑھانا پر 0.8μm تک گولڈ فلیش بہترین چالکتا اور سنکنرن مزاحمت کو یقینی بناتا ہے۔ -ہول، ایس ایم ٹی، یا دائیں-اینگل ماؤنٹنگ اسٹائل - کے ذریعے دستیاب ہے جو خودکار اسمبلی، مینوئل سولڈرنگ، یا ایج-بورڈ ایپلی کیشنز کے لیے ڈیزائن لچک فراہم کرتے ہیں۔

• رابطے کے عہدے: معیاری 30 سے ​​200 رابطے (حتیٰ کہ نمبرز)، حسب ضرورت شمار دستیاب ہیں۔
• کارڈ کی موٹائی کی مطابقت: معیاری 1.6mm، اختیاری 1.2mm، 2.0mm، 2.4mm، یا حسب ضرورت
• پلاٹنگ سے رابطہ کریں۔: گولڈ فلیش (0.1-0.3μm)، سلیکٹیو گولڈ (0.3-0.8μm)، مکمل گولڈ (1μm+)، یا پیلیڈیم نکل
• بڑھتے ہوئے انداز: عمودی کے ذریعے-سوراخ، دائیں-زاویہ (90 ڈگری)، سطح کا پہاڑ، یا اسٹریڈل-ماؤنٹ
• ختم کرنے کی اقسام: معیاری سولڈر ٹیل، پریس-فٹ، یا ایس ایم ٹی ٹیل
• بڑھتے ہوئے ہارڈ ویئر: تھریڈڈ انسرٹس، بڑھتے ہوئے کان، بورڈ کے تالے، یا گائیڈ پن
• کارڈ گائیڈز: مربوط گائیڈز، گائیڈز پر سنیپ-، یا برقرار رکھنے کے لیے دھاتی کلپس
• پولرائزیشن کے اختیارات: کلیدی سلاٹس، غائب رابطے، یا حسب ضرورت پولرائزیشن کیز
• ہاؤسنگ کی خصوصیات: چنیں-اور-پیڈ، ویکیوم پک اپ ایریاز، یا اعلی-درجہ حرارت کا مواد رکھیں
• کلر کوڈنگ: سیاہ (معیاری)، سفید، سرمئی، یا شناخت کے لیے حسب ضرورت رنگ

ماڈیولر سسٹمز کے لیے ہائی-کثافت پی سی بی ایج کنیکٹیویٹی

• انڈسٹریل کمپیوٹرز اور سنگل-بورڈ کمپیوٹرز: صنعتی کمپیوٹنگ پلیٹ فارمز میں توسیعی ماڈیولز، I/O کارڈز، اور میزانائن بورڈز کے لیے استعمال کیا جاتا ہے جہاں قابل اعتماد، اعلی-کثافت والے کنکشن سخت ماحول میں سسٹم کی ماڈیولریٹی اور طویل مدتی اعتبار کے لیے ضروری ہیں۔
• ٹیلی کمیونیکیشن اور نیٹ ورکنگ کا سامان: لائن کارڈز، انٹرفیس ماڈیولز، اور بیٹی بورڈز کے لیے سوئچز، راؤٹرز، اور بیس سٹیشنز میں تعینات جن کو کمپیکٹ، ہائی-سگنل-ہائی-اسپیڈ ڈیٹا ٹرانسمیشن کے لیے بہترین سگنل کی سالمیت کے ساتھ کنکشن کی ضرورت ہوتی ہے۔
• ایمبیڈڈ سسٹمز اور ایج کمپیوٹنگ: کمپیکٹ ایمبیڈڈ کنٹرولرز، IoT گیٹ ویز، اور ایج کمپیوٹنگ ڈیوائسز میں مربوط ہے جہاں صنعتی ایپلی کیشنز کے لیے قابل اعتماد کنکشن برقرار رکھتے ہوئے ماڈیولر توسیع کی صلاحیت محدود PCB جگہ کے اندر فٹ ہونی چاہیے۔
• ٹیسٹ اور پیمائش کے آلات: ماڈیولر ٹیسٹ آلات، ڈیٹا ایکوزیشن سسٹمز، اور انسٹرومینٹیشن پلیٹ فارمز میں استعمال کیا جاتا ہے جہاں قابل تبادلہ فنکشن کارڈز کو کم سے کم سگنل انحطاط کے ساتھ درست، دوبارہ قابل کنکشن کی ضرورت ہوتی ہے۔
• طبی امیجنگ اور تشخیصی آلات: MRI سسٹمز، CT سکینرز، اور ماڈیولر پروسیسنگ بورڈز اور انٹرفیس کارڈز کے لیے تشخیصی ورک سٹیشنز میں لاگو کیا جاتا ہے جن کے لیے حساس طبی ماحول میں قابل اعتماد، اعلی-کثافت کنکشن کی ضرورت ہوتی ہے۔
• ایرو اسپیس اینڈ ڈیفنس الیکٹرانکس: ایویونکس سسٹمز، ریڈار پروسیسنگ یونٹس، اور فوجی مواصلاتی آلات میں تعینات جہاں ناہموار، اعلی- بھروسے والے کنکشن کو کمپن، جھٹکا اور انتہائی درجہ حرارت کا سامنا کرنا چاہیے۔

1۔مائیکل چن، ہارڈ ویئر انجینئر، انڈسٹریل کمپیوٹنگ سلوشنز
"یہ 1.27 ملی میٹر کارڈ ایج کنیکٹرز CPU بورڈ کی توسیع کے لیے ہمارے معیار ہیں۔ دوہری-بیم رابطے تھرمل سائیکلنگ کے ذریعے قابل اعتماد کنکشن کو یقینی بناتے ہیں، اور کمپیکٹ پچ بورڈ کی کم سے کم جگہ میں 64 I/O سگنلز کی اجازت دیتی ہے۔"

2. سارہ وانگ، ٹیلی کمیونیکیشن ڈیزائنر، نیٹ ورک کا سامان
"ہمارے ماڈیولر سوئچ ڈیزائنز کے لیے اہم ہے۔ اسٹریڈل-ماؤنٹ ورژن 10GbE لائن کارڈز کے لیے بہترین سگنل کی سالمیت فراہم کرتا ہے، اور انٹیگرل کارڈ گائیڈز فیلڈ کی تبدیلی کے دوران مناسب سیدھ کو یقینی بناتے ہیں۔"

3. رابرٹ ژانگ، ایمبیڈڈ سسٹمز آرکیٹیکٹ، انڈسٹریل آٹومیشن
"ماڈیولر I/O کی توسیع کے لیے ہمارے ایج کمپیوٹنگ پلیٹ فارمز میں استعمال کیا جاتا ہے۔ 1.27 ملی میٹر کی پچ ہمیں درکار کثافت حاصل کرتی ہے جب کہ مضبوط تھرو ہول ماؤنٹنگ صنعتی کمپن ماحول کو برداشت کرتی ہے۔"

• ادائیگی کا طریقہ: کریڈٹ کارڈ یا T/T (بڑی رقم کے لیے اختیاری)۔ ویسٹرن یونین پے پال
• T/T ادائیگی عام طور پر 100٪ پیشگی ادائیگی کی حمایت کرتی ہے۔
• لیڈ ٹائم: ادائیگی موصول ہونے کے بعد عام طور پر 5-10 کام کے دنوں میں۔
• نمونہ پالیسی: معیاری مصنوعات کے لیے ہر ماڈل کے لیے نمونے ہمیشہ دستیاب ہوتے ہیں۔
• ادائیگی موصول ہونے کے بعد نمونے 3-5 کام کے دنوں میں تیار ہوسکتے ہیں۔
• شپنگ پورٹ: شینزین، چین.

ڈاؤن لوڈ، اتارنا ٹیگ: 1.27 ملی میٹر کارڈ ایج کنیکٹر، چین 1.27 ملی میٹر کارڈ ایج کنیکٹر مینوفیکچررز، سپلائرز، فیکٹری
