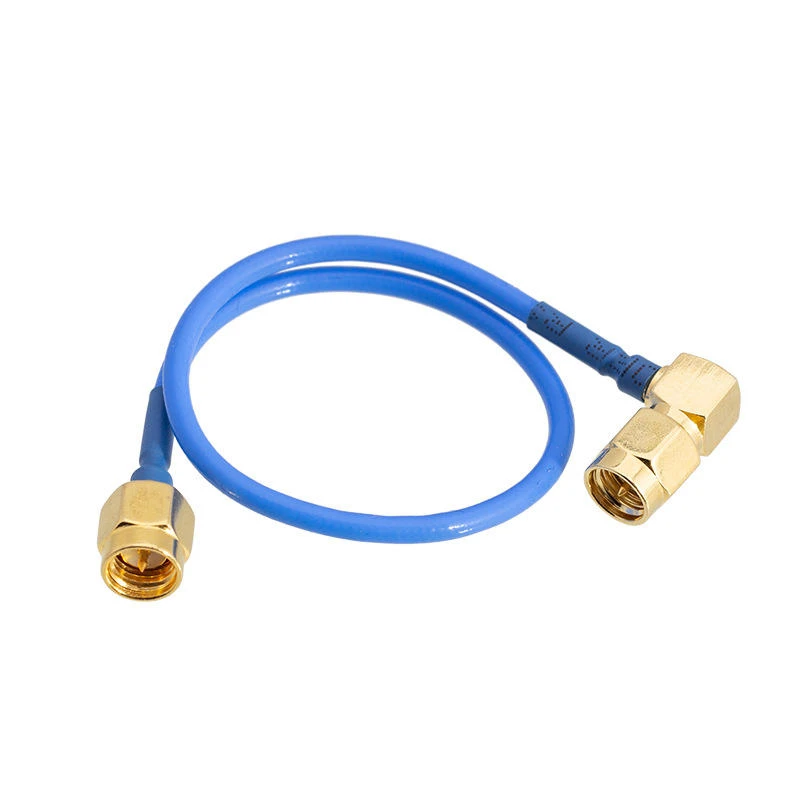

RF کیبل مرد سے مرد

• SMA مرد سے مرد (پلگ ٹو پلگ): دونوں سروں پر تھریڈڈ 1/4-36 UNS نٹ اور سینٹر پن ہوتا ہے۔
• 50-اوہم رکاوٹ: صنعتی معیار برائے RF/مائیکرو ویو سسٹم (زیادہ تر اینٹینا، ریڈیوز اور ٹیسٹ گیئر سے مماثل)
• تھریڈڈ کپلنگ: کمپن سے حادثاتی طور پر رابطہ منقطع ہونے سے روکتا ہے (ڈرون، گاڑیوں، بیرونی تنصیبات کے لیے مثالی)
• تعدد کی حد: DC سے 18 GHz (معیاری)، 26.5 GHz تک (صحت سے متعلق کنیکٹر)
• کم VSWR: 1.2:1 سے 12.4 گیگا ہرٹز سے کم یا اس کے برابر (عکاسی طاقت اور سگنل کی لہر کو کم کرتا ہے)
• PTFE ڈائی الیکٹرک (اختیاری): ایویونکس یا انجن بے روٹنگ کے لیے اعلی درجہ حرارت (-65 ڈگری سے +165 ڈگری) کو برداشت کرتا ہے
• ڈھال تعمیر: Braid + Foil (90+ dB تنہائی) بیرونی مداخلت کو ختم کرتا ہے۔

1. لیب اور فیلڈ کے لیے یونیورسل 50Ω انٹر کنیکٹ
Wi-Fi, Bluetooth, Zigbee, LoRa, GPS، سیلولر، شوقیہ ریڈیو، اور ٹیسٹ کا سامان سبھی 50Ω SMA انٹرفیس استعمال کرتے ہیں۔ یہ واحد کیبل قسم درجنوں ملکیتی اڈاپٹرز کی جگہ لے لیتی ہے۔ فائدہ: SMA مرد-سے-مرد کے ارد گرد اپنے RF ٹیسٹ بینچ یا فیلڈ کٹ کو معیاری بنائیں۔

2. وائبریشن-ڈرونز اور گاڑیوں کے لیے پروف کنکشن
پروپیلر وائبریشن کی وجہ سے چند پروازوں کے بعد کنیکٹرز (U.FL, MCX) پر پش-ڈھیلا ہو جاتا ہے۔ SMA کے تھریڈڈ نٹ کے تالے معتدل ٹارک کے ساتھ (3–5 انچ-lb)۔ ثبوت: DJI FPV ایئر یونٹس اور صنعتی ڈرون ٹیلی میٹری میں استعمال کیا جاتا ہے جہاں ڈھیلے کنیکٹر فیل سیف کا سبب بنتے ہیں۔

3. کم VSWR ٹرانسمیٹر کے آخری مرحلے کی حفاظت کرتا ہے۔
غیر مماثل بوجھ (اعلی VSWR) ایمپلیفائر میں طاقت کو واپس منعکس کرتا ہے، جس کی وجہ سے زیادہ گرمی ہوتی ہے اور عمر کم ہوتی ہے۔ SMA-سے-SMA کیبلز کی واپسی کے نقصان کے لیے انفرادی طور پر جانچ کی جاتی ہے۔ فائدہ: آپ کے RF پاور ایمپلیفائر یا ٹرانسیور کی لمبی زندگی۔

4. نیم-مرحلے کے لیے سخت اختیار-مستحکم ٹیسٹ
VNA (ویکٹر نیٹ ورک اینالائزر) کیلیبریشن کے لیے، ایک لچکدار کیبل حرکت کے ساتھ مرحلے کو تبدیل کرتی ہے۔ نیم-سخت SMA مردانہ-سے-مرد کیبلز ایک مستقل برقی لمبائی کو برقرار رکھتی ہیں۔ فائدہ: دوبارہ کیلیبریشن کے بغیر دوبارہ قابل S-پیرامیٹر کی پیمائش۔

• کنیکٹر جنس(دونوں سرے): SMA مرد (معیاری) یا SMA خاتون (بلک ہیڈ)
• کیبل کی قسم: RG174, RG316, LMR-100, LMR-200, نیم سخت (0.086″ یا 0.141″)
• لمبائی: 0.1m سے 5m (لچکدار کیبلز)، 0.1m سے 1m (نیم-سخت)
• واقفیت: ایک یا دونوں سروں پر سیدھا، دائیں-زاویہ (90 ڈگری)
• جسمانی مواد: نکل-پلایا ہوا پیتل، سونا- چڑھایا، سٹینلیس سٹیل
• جیکٹ کا مواد: پیویسی، پی ٹی ایف ای، ایل ایس زیڈ ایچ
• ویدر پروفنگ: نٹ پر گرم-سکڑ بوٹ
• پیکجنگ: بلک بیگ، انفرادی پولی بیگ

• VNA (ویکٹر نیٹ ورک اینالائزر) ٹیسٹ پورٹ کیبلز: ٹیسٹ ڈیوائس کے لیے SMA مرد
• ڈرون / ایف پی وی ویڈیو ٹرانسمیٹر اینٹینا میں: 5.8 GHz اینالاگ یا DJI ڈیجیٹل
• ایس ڈی آر (سافٹ ویئر ڈیفائنڈ ریڈیو) سے بیرونی اینٹینا: RTL-SDR یا HackRF چھت کے اینٹینا پر ڈونگل
• اینٹینا میں GPS ٹائمنگ ریسیور: انڈور ریسیور سے آؤٹ ڈور اینٹینا تک توسیع
• لیب کا سامان آپس میں جڑا ہوا ہے۔: سگنل جنریٹر → سپیکٹرم تجزیہ کار → پاور سینسر
• ہیم ریڈیو پورٹیبل سیٹ اپ: SMA مرد کے ذریعے J-پول کو رول کرنے کے لیے HT (ہینڈ ہیلڈ)

1. کارلوس ایم، کیلیفورنیا میں آٹوموٹو ای ای
"ڈیش بورڈ کے اندر GPS ریسیور، چھت پر اینٹینا. 3m SMA مرد سے SMA خاتون ایکسٹینشن کو فائر وال کے ذریعے روٹ کیا گیا۔ FEP جیکٹ نے انجن کی گرمی کو برداشت کیا۔ GPS سگنل کی طاقت میں کوئی تبدیلی نہیں - کم اندراج نقصان۔"

2. سارہ کے، نیو یارک میں ہیم ریڈیو
"پورٹ ایبل SDR سیٹ اپ (Hack RF)۔ 1m RG316 SMA male to SMA male کا استعمال کیا گیا۔ PTFE ڈائی الیکٹرک نے کیبل کو کافی لچکدار بنا دیا کہ وہ ایک جانے والے بیگ میں بھر سکے۔

3. ڈیو پی.، فلوریڈا میں لیب ٹیسٹ ٹیک
"اسپیکٹرم اینالائزر سے آلے کے لیے ٹیسٹ کے تحت۔ ہم 0.5m نیم-سخت SMA کیبلز استعمال کرتے ہیں۔ وہ اپنی شکل کو ایک بار جھکنے پر رکھتے ہیں، موازنہ کی پیمائش کے لیے ایک مستقل مرحلے کی لمبائی دیتے ہیں۔ VSWR<1.1:1 up to 12 GHz."

4. پریا کے، IOT ہارڈ ویئر انجینئر IN
"ایک دھاتی کھمبے پر بیرونی SMA اینٹینا کے ساتھ LoRa گیٹ وے۔ ریڈیو تک پہنچنے کے لیے 10m LMR-200 سے SMA مرد سے N-فیمیل اڈاپٹر خریدا۔ 868 MHz پر کیبل کا نقصان نہ ہونے کے برابر ہے (<0.2dB ). Threaded connector never loosened from wind vibration."

• ادائیگی کا طریقہ: کریڈٹ کارڈ یا T/T (بڑی رقم کے لیے اختیاری)۔ ویسٹرن یونین پے پال
• T/T ادائیگی عام طور پر 100٪ پیشگی ادائیگی کی حمایت کرتی ہے۔
• لیڈ ٹائم: ادائیگی موصول ہونے کے بعد عام طور پر 5-10 کام کے دنوں میں۔
• نمونہ پالیسی: معیاری مصنوعات کے لیے ہر ماڈل کے لیے نمونے ہمیشہ دستیاب ہوتے ہیں۔
• ادائیگی موصول ہونے کے بعد نمونے 3-5 کام کے دنوں میں تیار ہوسکتے ہیں۔
• شپنگ پورٹ: شینزین، چین.
